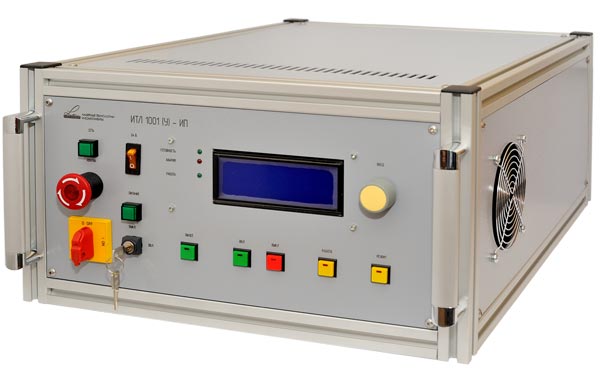

Три режима работы лазера

В лазере реализованы режимы свободной генерации, модуляции добротности, а также преобразование излучения во вторую гармонику. Модуляция добротности осуществляется тремя различными способами:

• электрооптическим затвором (DKDP, скорость переключения ~20 нс);
• оптико-механическим (НПВО, скорость переключения ~250 нс) затвором;
• пассивным модулятором. (YAG: Cr⁴⁺).

Преобразование во вторую гармонику осуществляется с помощью кристалла KTP.

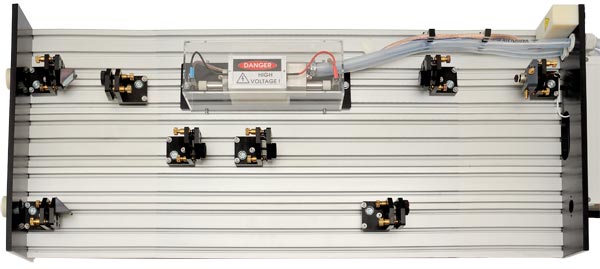

Функциональное основание излучателя с Т-образными пазами

Основание излучателя выполнено с Т-образными пазами. Вдоль пазов могут свободно перемещаться юстировочные столики с оптическими элементами. Механизм надежно крепит столики с основаниями, позволяя просто переставлять их из паза в паз. Для настройки оптической системы в составе имеется юстировочный лазер видимого диапазона с длиной волны 0,66 мкм.

 Безопасность персонала и студентов

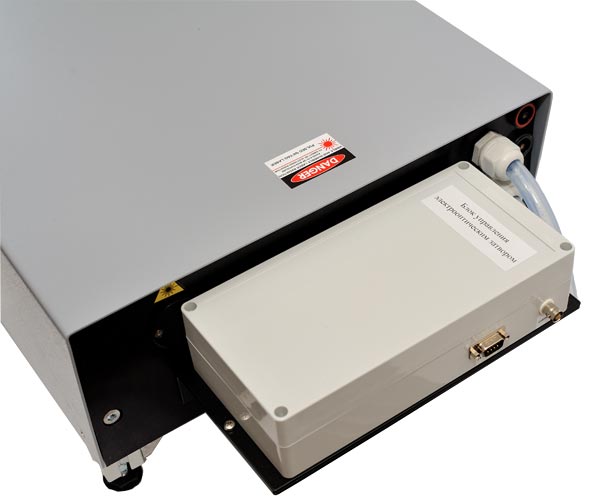

Для обеспечения безопасности обслуживающего персонала и студентов драйвера электрооптического и оптико-механического затворов находятся в изолированных корпусах.

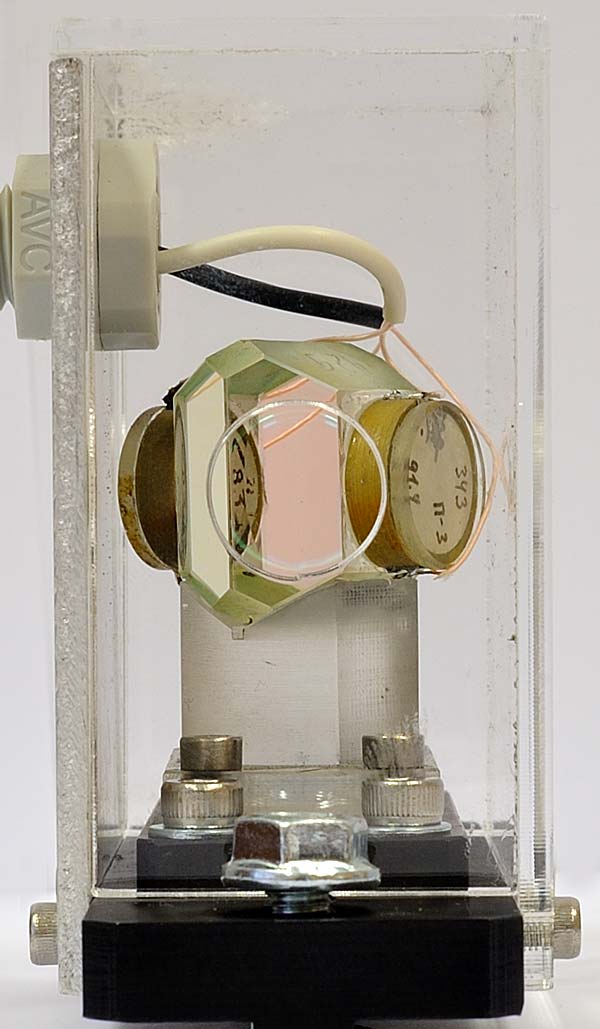

Электрооптический и оптико-механический затворы находятся в изолированных прозрачных контейнерах.

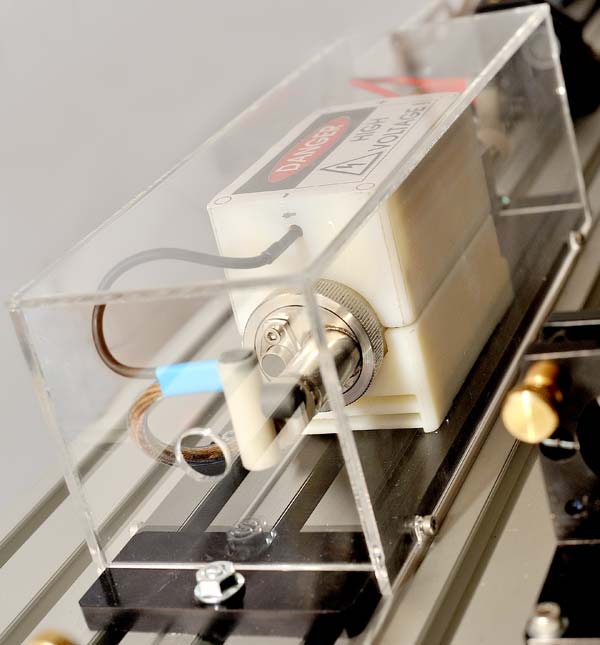

 Квантрон с системой внешнего поджига находится на диэлектрическом основании, закрытом прозрачной крышкой.

Сменные оптические элементы позволяют получить различные параметры лазерного излучения

Использование сменных оптических элементов из включенного в комплект твердотельного лазера набора позволяет получить различные параметры лазерного излучения.

Например, представленные ниже параметры лазерного излучения можно получить при следующей конфигурации резонатора (поставочная конфигурация по умолчанию): выходное зеркало – τ=50%, R=∞; глухое зеркало τ < 1%, R = 1,5 м; длина резонатора L = 50 см без модулятора и с модулятором на основе DKDP (для режима модуляции добротности).

 Общие параметры лазерного излучения

Режим свободной генерации

• Энергия импульса лазерного излучения: 5Дж (300 В, 5 мс);
• Длительность импульса лазерного излучения: 0,3 – 5 мс;
• Частота повторения импульсов излучения: 1 – 50 Гц;
• Средняя мощность лазерного излучения: 50 Вт (350 В, 1 мс, 25 Гц).

Режим модуляции добротности

• Энергия импульса лазерного излучения: ≤ 150 мДж (DKDP) (300 В, 0,3 мс);
• Длительность импульса излучения: 15 – 20 нс;
• Импульс тока накачки: 200 – 300 мкс;
• Частота повторения: 1 – 50 Гц.

 Большой комплект оптических элементов твердотельного лазера

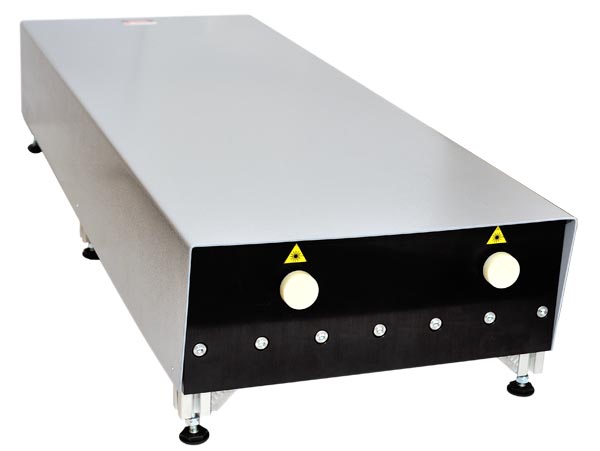

В комплект поставки излучателя импульсного твердотельного лазера  ИТЛ-1001-(У) входят следующие элементы:

• квантрон с лампой накачки ИНП 6/90 и активным элементом Nd:YAG Ø6.3х100 мм;
• зеркало глухое (пропускание <1%, радиус кривизны -1,5 м) с юстировочным столиком;
• зеркало выходное (пропускание 50%) с юстировочным столиком;
• поворотные зеркала 45˚ (коэф. отражения > 99%) с юстировочным столиками (2 шт.);
• лазер пилот (0,66 мкм) с юстировочным столиком;
• набор сменных оптических элементов.

Набор сменных оптических элементов включает в себя:

• затвор электрооптический и поляризатор на основании;
• блок управления электрооптическим затвором;
• затвор оптико-механический на основании;
• блок управления оптико-механическим затвором;
• выходные зеркала (пропускание 30; 40; 60%);
• глухие зеркала (радиус кривизны : ±0,38; ±0,52; ±1,1);
• затворы пассивные YAG: Cr⁴⁺ (начальным пропусканием 30; 50 %);
• преобразователь KTP с юстировочным столиком;
• комплект зеркал для внутрирезонаторного преобразования второй гармоники.
