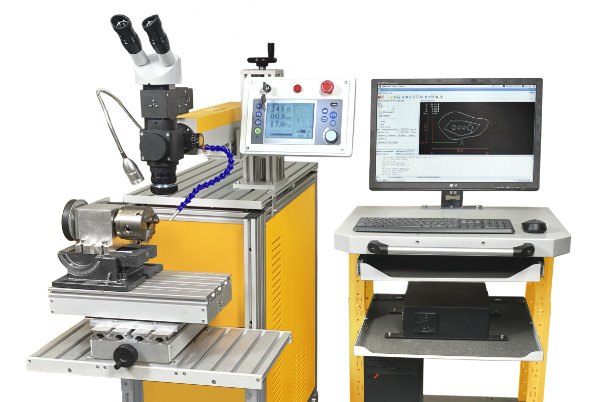

В основе конфигурации OPTIMA - компактная установка для лазерной сварки и наплавки МУЛ-1. Универсальная открытая конструкция установки МУЛ-1 легко приспосабливается к разнообразным условиям производства и особенностям технологического процесса, а также позволяет решать задачи по лазерной сварке изделий со сложной конфигурацией. Подробнее о конструкции МУЛ-1 смотреть здесь.

Производительность и мощность

Лазерная установка МУЛ-1-OPTIMA разработа на основе импульсного твердотельного Nd:YAG лазера (длина волны излучения 1,064 мкм) с ламповой накачкой с высокой пиковой мощностью. Относительно высокая производительность лазера установки в базовой комплектации дает возможность использовать ее в автоматизированном режиме с системами перемещения деталей (системы позиционирования).

Сводные технические характеристики установки МУЛ-1-OPTIMA

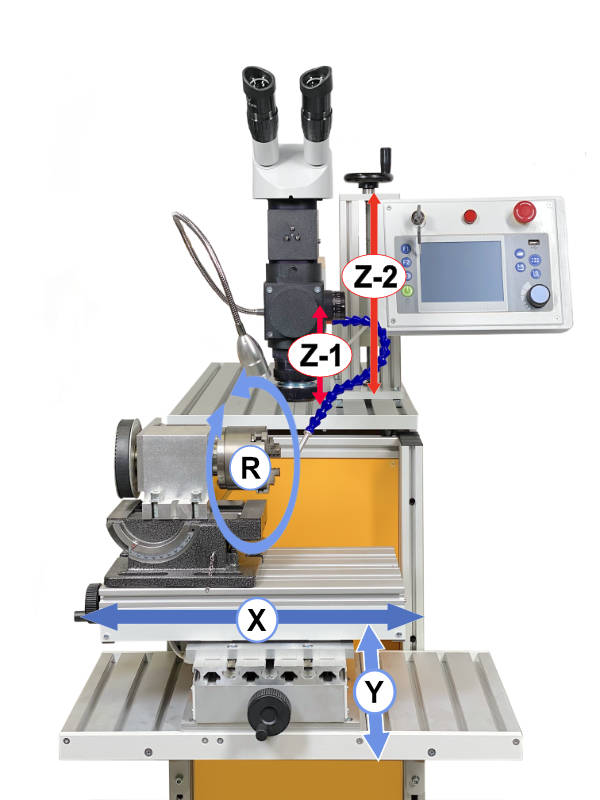

многоосевая система позиционирования

 Вспомогательные системы и оборудование для удобства работы

Все установки МУЛ-1-OPTIMA в стандартной комплектации оснащены следующими вспомогательными системами обеспечения:

• Боковая подсветка зоны сварки диодным светильником на гибком основании;
• Система подачи защитного газа в зону сварки суставчатым шлангом;
• Ротаметр-регулятор интенсивности потока защитного газа;
• Система видеонаблюдения за зоной сварки с монитором;

Установку можно оснастить (дополнительные опции):

• Дополнительная подсветка (боковая или осевая);
• Дополнительная линия подачи защитного газа;
• Система дымоудаления из зоны сварки;

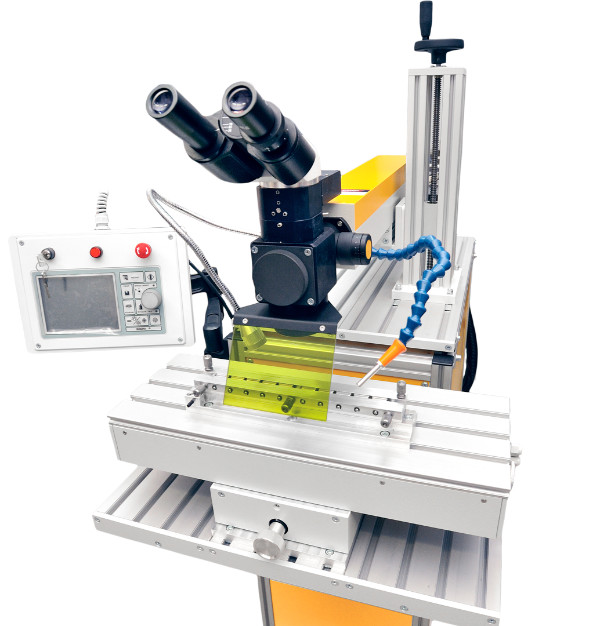

• Защитный защитный экран зоны сварки;
• Дополнительные фокусирующие объективы с увеличенным или уменьшенным фокусным расстоянием (50 мм, 100 мм, 150 мм, 200 мм);

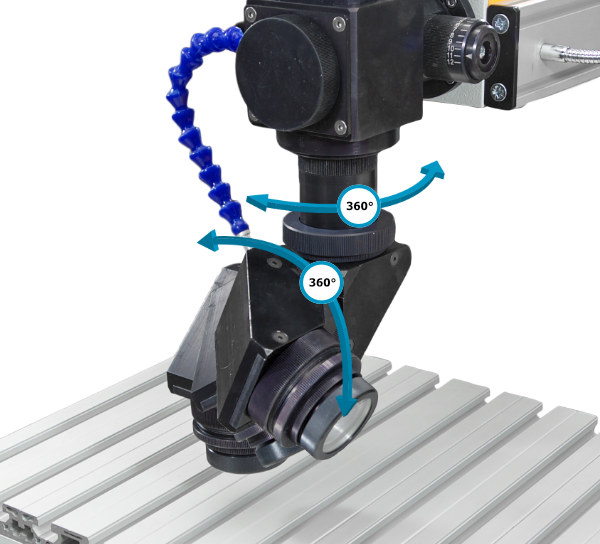

• Перископическая насадка для сварки в труднодоступных местах с поворотом в двух плоскостях (на 360°/360°);
• Автоматизированная Z-ось фокусирующего объектива (программируется и управляется через контроллер Л-101-CNC);
• Промышленный чиллер.

Кастомизация оборудования

Сводные технические характеристики и общее описание установки для лазерной сварки МУЛ-1-OPTIMA

Основные технические характеристики:

Технические характеристики системы позиционирования МУЛ-1-OPTIMA-100/200:

Особенности технологического лазера:

• Тип лазера: твердотельный, импульсно-периодический;
• Активная среда: Nd:YAG;
• Тип накачки: ламповая;
• Длина волны излучения: 1,064 мкм;
• Нестабильность энергии: +/- 2,5%;
• Предусмотрена возможность изменения формы импульса;
• Энергия, средняя и пиковая мощность, частота и длительность импульсов в зависимости от модификации установки;

Система фокусировки лазерного излучения и визуального наблюдения:

• микроскоп, тип — бинокулярный;
• увеличение, крат — 10;
• диаметр поля зрения, мм — 8;
• система защиты глаз оператора с подавлением излучения 10⁷;
• система видеонаблюдения за зоной сварки с монитором;
• диаметр сфокусированного пучка, мм — 0,2-2,5;
• Фокусирующий объектив, фокусное расстояние, мм — 100 мм;
• Регулировка диаметра пятна: ручная (лимб);

Технические характеристики системы электропитания и охлаждения:

• Охлаждение стандартное — двухконтурное, вода/вода (расход проточной воды: не менее 0,5 м³/час);
• Охлаждение по запросу (опция) — автономный промышленный чиллер;
• Электропитание — 220В/380В/50 Гц (в зависимости от модификации установки);
• Потребляемая мощность, кВт — 2,5-7 (в зависимости от модификации установки);

Органы управления установкой:

• Выносной пульт управления с сенсорным экраном, энкодером и функциональными кнопками;
• Пульт позволяет управлять напряжением, частотой и длительностью импульсов, задавать форму импульса, управлять системными параметрами установки;
• Расширенный графический редактор формы импульса и расширенное сервисное меню;
• В пульте предусмотрена возможность сохранения пользовательских настроек управления лазером;
• Дисплей пульта визуализирует основную информацию о работе установки;
• Кнопка аварийного отключения лазера;
• Ключ включения/выключения питания установки;
• Педаль запуска лазера (позволяет запускать лазер в режимах одиночного импульса и серии импульсов);
• Предусмотрена возможность синхронизации установки с внешними устройствами;
• Контроллер управления системой позиционирования Л-101-CNC: персональный компьютер, монитор, клавиатура, мышь, плата синхронизации, предустановленное специализированное программное обеспечение; Контроллер размещен на отдельной подвижной стойке;

Вспомогательные системы, устройства и принадлежности, включенные в стандартную комплектацию:

• Ручная система механизации лазерного излучателя (подъемник излучателя по оси "Z" с ходом 270 мм, перемещение излучателя по оси "Y" с ходом 170 мм, перемещение подъемника с излучателем относительно плоскости основания по оси "X" - 180 мм и по оси "Y" - 440 мм);
• Система подачи защитного газа в зону сварки с суставчатым шлангом-выводом;
• Боковая точечная диодная подсветка зоны сварки;
• Стандартный подвесной предметный стол с Т-образными пазами на основании с возможностью ручного перемещения по оси "Z"с ходом 500 мм;
• Стандартное основание оптического модуля с Т-образными пазами;
• Ротаметр-регулятор интенсивности потока защитного газа;

Особенности корпуса установки МУЛ-1-OPTIMA:

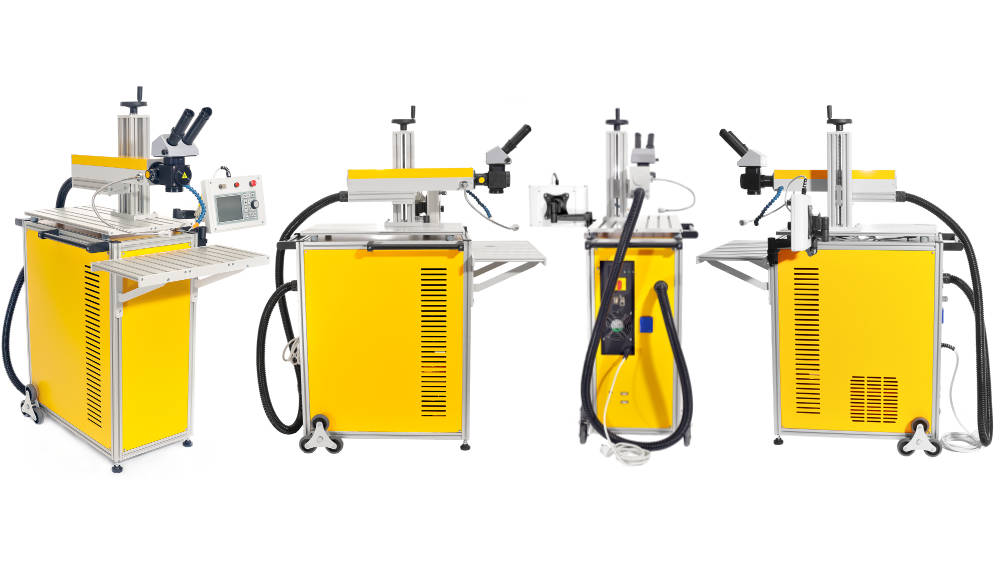

• Раздельная компоновка: подвижный блок лазерной установки в стандартном корпусе и подвижная стойка с контроллером;
• Габариты:
  - Блок установки, мм — 600х400х700;
  - Стойка с контроллером, мм — 665х500х900;
• Корпус блока установки и стойка контроллера оснащены съемными колесами с механизмом блокировки;

Комплект поставки установки МУЛ-1:

• Установка МУЛ-1-OPTIMA (блок установки + стойка с контроллером) — 1 шт.;
• Комплект ЗИП (лампа накачки - 1 шт., защитное стекло - 1 шт.) - 1 шт.;
• Паспорт и инструкция по эксплуатации установки - 1 шт.;

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-RU.РА02.В.61643/21

Более подробную информацию о конструкции, технических характеристиках и возможностях установки МУЛ-1 можно получить у наших специалистов.
