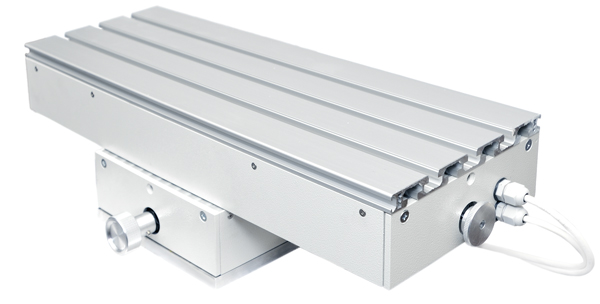

Полуавтоматический координатный стол Л-501-АР предназначен для точного позиционирования деталей при лазерной сварке

Полуавтоматический координатный стол Л-501-АР предназначен для точного позиционирования деталей при лазерной сварке и наплавке. Стол обеспечивает перемещение обрабатываемых деталей по осям x и y. Привод одной из осей стола механизирован (шаговый двигатель). Перемещение по второй оси осуществляется за счет ручного привода. Дополнительно стол может быть оснащен вертикальным подъемником (ось z). Управление механизированной осью стола может осуществляется при помощи автономного контроллера с возможностью программирования линейного перемещения или от компьютера (CNC).

В основе конструкции стола лежат шарико-винтовые пары (ШВП), линейные направляющие и шаговые двигатели. В стандартной комплектации рабочая поверхность стола выполнена из профиля с Т-образными пазами.

Конструкция стола позволяет использовать различные типы ШВП, линейных направляющих и двигателей, что дает возможность варьировать точностные характеристики, длину хода и грузоподъемность координатного стола, адаптируя стол под конкретную задачу лазерной сварки и наплавки.

Координатный стол Л-501-АР может работать совместно с автоматизированным вращателем Л-5005-ВР.

Координатный стол Л-501-АР предназначен для работы с установками для лазерной сварки и наплавки серий: ЛАТМУЛЛАТ-С

 Основные технические характеристики

Размер рабочей поверхности от 100х100 мм до 1000х1000 мм
Тип рабочей поверхности с Т-образными пазами/плита с винтовыми креплениями
Тип и конструкция привода

ШВП, линейные направляющие, шаговый двигатель (первая ось) и ручной привод (вторая ось)

Ход стола (по оси x и оси y) от 100х100 мм до 1000х1000 мм
Точность позиционирования ± 0,01-0,05 мм (в зависимости от типа ШВП и линейных направляющих, грузоподъемности)
Скорость перемещения до 100 мм/сек
Грузоподъемность до 60 кг
Ось z (вертикальный подъемник) ход: до 500 мм, шаговый двигатель или двигатель постоянного тока, грузоподъемность: до 100 кг
Управление автономный контроллер/компьютер (CNC)

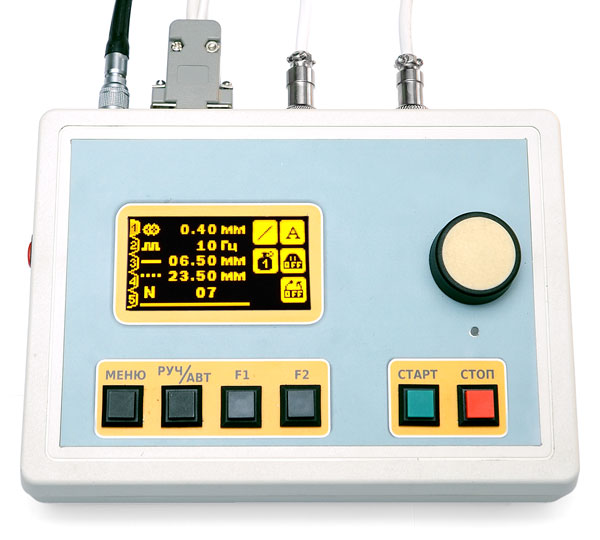

Автономный контроллер управления МС-11-L

Автономный контроллер управления обеспечивает синхронную работу механизированной оси координатного стола и лазерной установки, а также позволяет задавать в ручном или программном режиме линейные траектории движения стола (механизированной оси стола).

Основные возможности контроллера управления координатным столом:

  • Программный и ручной режим работы;
  • В программном режиме позволяет задавать длину рабочего хода (длина сварного шва, ход стола с работой лазера) и длину холостого хода (ход стола без работы лазера);
  • В программном режиме позволяет задавать количество итераций (повторений) рабочего хода и холостого хода;
  • В программном режиме позволяет создавать массивы данных из нескольких итераций рабочего и холостого хода, а также задавать длину холостого хода между массивами и задавать количество их повторений;
  • Позволяет задавать частоту следования импульсов лазера в герцах;
  • Позволяет задавать расстояние между импульсами лазера (перекрытие) в миллиметрах;
  • Режим прихватки с возможностью установки количества точек прихватки;
  • Режим затухающей и/или нарастающей мощности лазера;
  • Позволяет задавать задержку запуска лазера после подачи защитного газа (0-9 сек);
  • Запоминает начальную точку (0) движения шагового двигателя;
  • Позволяет сохранять несколько вариантов программ и настроек контроллера (пресеты).

 Конструктивная гибкость и дополнительные возможности

Система управления координатного стола Л-501-АР легко адаптируется под конкретную задачу лазерной сварки и наплавки. Использование различных типов ШВП, линейных направляющих и двигателей, дает возможность варьировать точностные характеристики, длину хода и грузоподъемность стола.

Если вы не обнаружили в предлагаемом координатном столе и его контроллере необходимых вам параметров или функций, то мы можем доработать его по вашим требованиям.

Дополнительная информация о координатном столе

Видео с примером применения координатного стола Л-501-АР с автономным контроллером на установке МУЛ-1:
