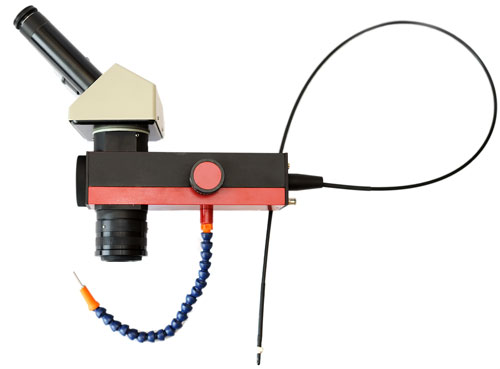

Фокусирующая насадка ФН-1 - одна из систем фокусировки и доставки лазерного излучения. Насадка ФН-1 предназначена для комплектации лазерного сварочного оборудования, в котором лазерное излучение доставляется по волокну в рабочую зону оператора.
Конструкция ФН-1 позволяет установить микроскоп для наблюдения за зоной сварки. В системе визуального наблюдения предусмотрена защита от лазерного излучения (отрезающий фильтр на длину волны 1-1.1 мкм) и от вспышки в зоне сварки (ЖК затвор, 1:1000). В фокусирующей насадке ФН-1 есть возможность подачи защитного газа в зону сварки и освещения данной зоны. Встроенная система юстировки позволяет совместить визуальный канал с лазерным.
Использование телескопа с переменным увеличением позволяет измерять размер лазерного пятна в зоне сварки. Перемещение фокусирующего объектива упрощает согласование ФН относительно места сварки.
Длина волны излучения, мкм
1.06 - 1.08
Средняя мощность излучения, не более, Вт
150
Частота повторения импульсов, Гц
1 -100
Энергия в импульсе, не более, Дж
40
Расходимость лазерного излучения, не более, мрд
12
Диаметр активного элемента, не более, мм
6,35
Диаметр оптоволоконного кабеля, мм
0,6
Длина оптоволоконного кабеля (определяется требованиями заказчика), м
2
Диаметр пятна в зоне сварки, мм
0,3 - 1,2
Микроскоп, увеличение(возможна поставка узла ввода и оптимизация его поглощения в излучателе)
Поле зрения
16
10
Диапазон перемещения фокусирующего объектива, мм
0 - 15
Габариты, мм
240 х 55 х 55
