Квантроны серии LL 300 предназначены для использования в лазерных излучателях с дуговой и импульсной накачкой, работающих в режиме свободного генерирования и в режиме управляемой добротности.

Общие сведения

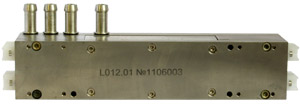

Корпус квантрона выполнен из нержавеющей стали или титана, внутри которого расположен зеркальный элептический отражатель, активный элемент и лампы накачки.

Отражатель выполнен путем вакуумного напыления золотом на медное основание.

Для равномерного охлаждения и фильтрации ультрафиолетовой части спектра лампы активный элемент и лампа расположены в легированных кварцевых трубках.

Охлаждение квантрона осуществляется дистилированной водой. Расход охлаждающей жидкости через квантрон должен быть не менее 25л/мин.

Квантроны серии LL 300 могут работать как в непрерывном, так и в импульсном режимах. Основные модификации квантронов этой серии и их технические характеристики представлены ниже.

Квантроны серии LL 300 для непрерывного режима работы

МодификацияТип и количество лампРазмер АЭ, ммТок через лампу, АМощность накачки max, кВтМощность излучения, ВтРежим
LL 300 Н ДНП 6/120
2 шт.
8х130 32-37 13 350 - 400 Многомодовый

Квантроны серии LL 300 для импульсного режима работы

МодификацияТип и количество лампРазмер АЭМощность накачки max, кВтДлительность импульсной накачки, msЭнергия излучения max, ДжСредняя мощность излучения, Вт
LL 300 И ИНП 6/120
2 шт.
8х130 12 1 - 20 100 300 - 350
LL 300 И - 1 ИНП 7/120
2 шт.
8х130 13 1 - 20 100 350 - 400
