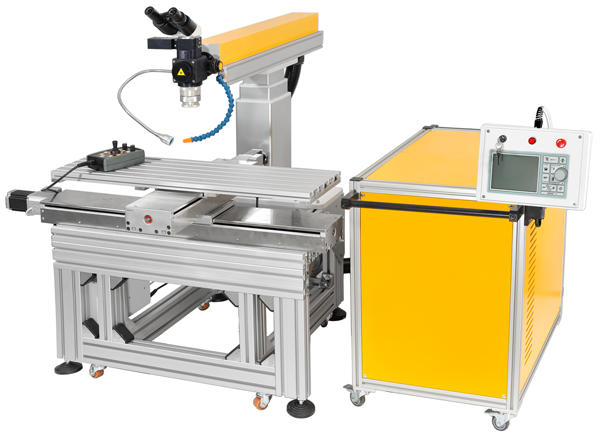

Установка для лазерной сварки и наплавки ЛАТ-С

Технологическая лазерная установка ЛАТ-С предназначена для лазерной сварки и наплавки различных металлов и их сплавов. Отличительными особенностями установок данной серии являются высокая производительность и высокая мощность лазерного излучения.

Конструкция установки рассчитана на использование систем линейного перемещения (координатные столы) и устройств вращения (вращатели) различного размера, а также позволяет работать как с маленькими деталями, так и с изделиями больших габаритов и весов.

Устройства линейного перемещения и вращения облегчают обработку изделий, позволяют создавать сложные по конфигурации сварные швы, а также ускоряют процесс лазерной сварки и наплавки.  Установки серии ЛАТ-С могут оснащаться:

  • автоматизированными координатными столами;
  • координатными столами с ручным приводом;
  • автоматизированными устройствами вращения для создания кольцевых швов.

Установки ЛАТ-С легко модифицируются и адаптируются к различным особенностям производства и технологического процесса, позволяя решать широкий спектр задач по лазерной сварке и наплавки различной сложности.

Сводные технические характеристики установки ЛАТ-С  можно посмотреть здесь.

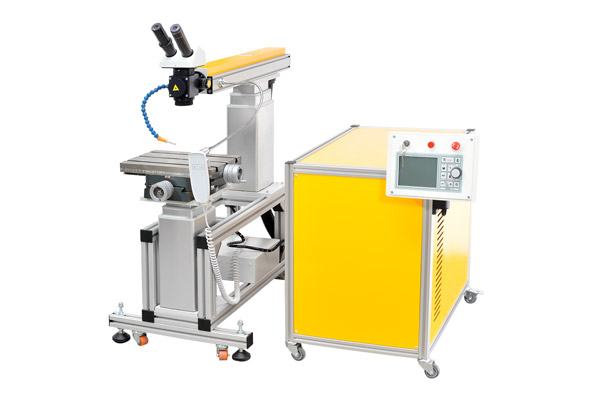

Модульная конфигурация установки

Силовой модуль установки для лазерной сварки и наплавки ЛАТ-С

Установка состоит из двух раздельных модулей. В первом модуле расположены источник питания и система охлаждения лазера (силовой модуль).

Каркас силового модуля выполнен из высококачественного облегченного конструктивного алюминиевого профиля с Т-образными пазами. Такой каркас позволяет менять положение ручек, прикреплять блок к какой-то неподвижной конструкции, а также позволяет устанавливать различные дополнительные приспособления и оборудование. Силовой модуль оснащен колесами со стопорами и ручками для удобства перемещения.

Основные технические характеристики силового модуля:

  • Система охлаждения - двухконтурное, "вода-вода", расход не более 0,6 М3/час;
  • Электропитание - 3-х фазное, 380/220 В, 50 Гц, не более 13 кВт;
  • Габариты - 740х470х500 мм;
  • Вес - 60 кг;

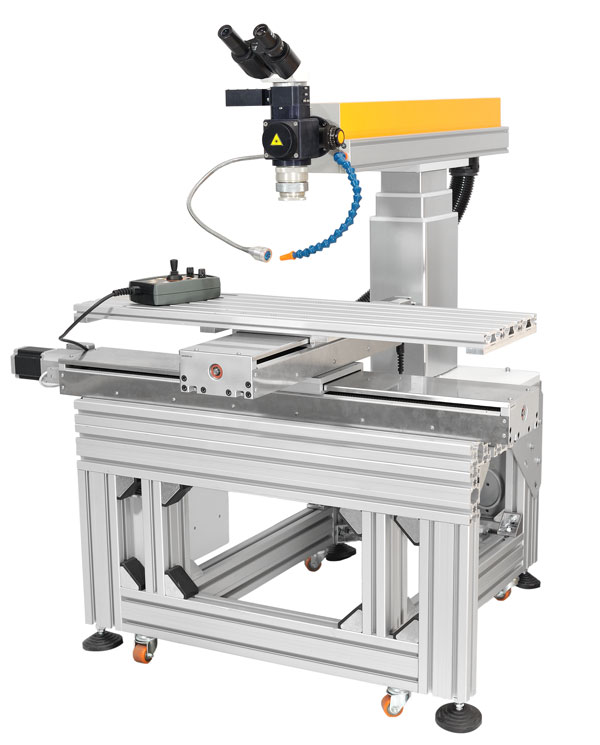

Оптико-механический модуль установки для лазерной сварки и наплавки ЛАТ-С

Второй модуль установки для лазерной сварки и наплавки ЛАТ-С - оптико-механический.

Оптико-механический модуль установки состоит из лазерного излучателя на электромеханическом подъемном механизме (Z-ось излучателя), установленного на подвижный каркас-основание из прочного конструктивного алюминиевого профиля с Т-образными пазами.

На каркас-основание могу устанавливаться различные системы размещения и перемещения обрабатываемых деталей (на выбор):

  • Столешница из профиля с Т-образными пазами на электромеханическом подъемном механизме (Z-ось стола) или без такого механизма;
  • Координатный стол (X-Y), автоматизированный или с ручным приводом на электромеханическом подъемном механизме (Z-ось стола) или без такого механизма;
  • Вращатель для создания кольцевых швов (автоматизированный).

Благодаря своей конструкции оптико-механический модуль легко адаптируется под любые системы перемещения и размещения обрабатываемых деталей, технологические оснастки для сварки и прочее дополнительное оборудование.

Модуль оснащен колесами и упорами для удобства перемещения и жесткой фиксации в рабочем положении.

Основные технические характеристики оптико-механического модуля установки ЛАТ-С в стандартной комплектации:

  • Габариты модуля (без учета размеров системы перемещения и размещения деталей) - 750х470х1000 мм;
  • Вес модуля (без учета веса системы перемещения и размещения деталей), 70 кг;
  • Ход подъемного механизма лазерного излучателя (Z-ось излучателя) - 300 мм;
  • Тип подъемного механизма излучателя - электрический на двигателях постоянного тока.

Системы позиционирования и перемещения

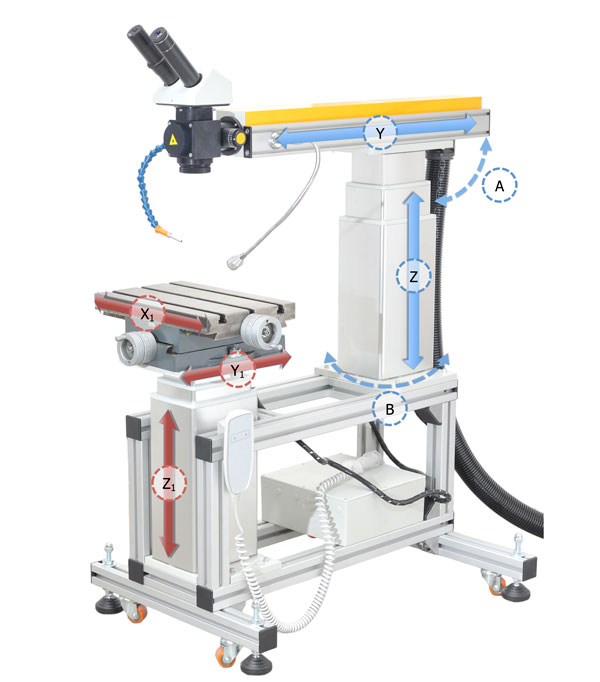

Системы позиционирования и перемещения установки для лазерной сварки и наплавки ЛАТ-С

Все установки для лазерной сварки и наплавки ЛАТ-С оснащены многоосевой системой позиционирования лазерного излучателя и системой перемещения деталей, которые обеспечивают доставку лазерного излучения в необходимое место, позволяют создавать сложные по конфигурации сварные швы и расширяют рабочее поле установки.

Стандартная комплектация установки ЛАТ-С обеспечивает:

  • Перемещение лазерного излучателя по оси Y в ручном режиме с ходом 200 мм;
  • Перемещение лазерного излучателя по оси Z (электрический подъемник) с ходом 250 мм;
  • Перемещение обрабатываемой детали по осям X1 и Y1 в ручном или автоматизированном режиме (координатный стол);
  • Перемещение координатного стола по оси Z1 (электрический подъемник) с ходом 250 мм;

Дополнительные опции (по запросу):

  • Наклон излучателя по оси А на +/- 20°;
  • Поворот излучателя по оси В на 180°;
  • Прецизионная автоматизированная ось Y излучателя;



Ручной или автоматизированный координатный стол в стандартной комплектации

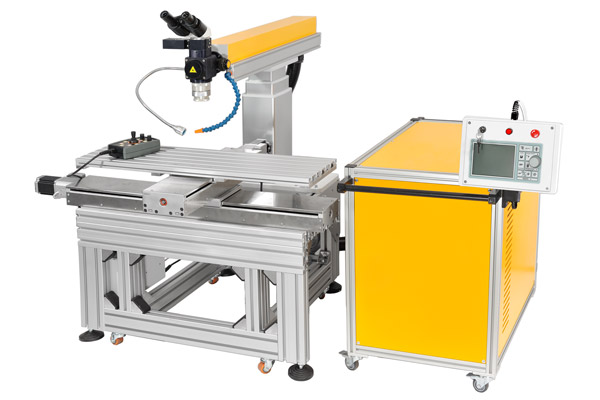

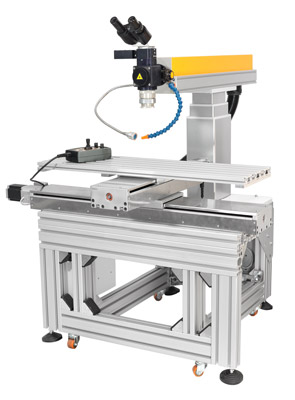

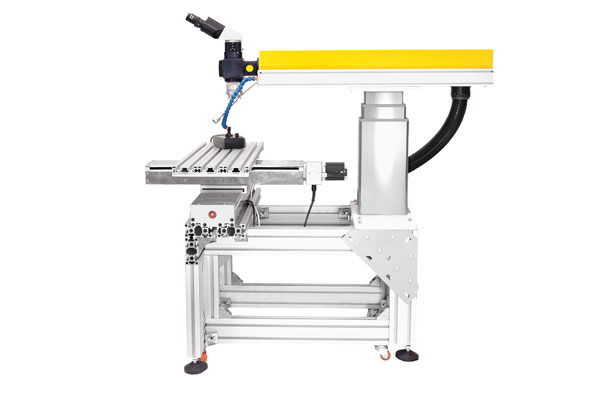

Конфигурация установки для лазерной сварки ЛАТ-С с автоматизированным координатным столом Конфигурация установки для лазерной сварки ЛАТ-С с ручным координатным столом

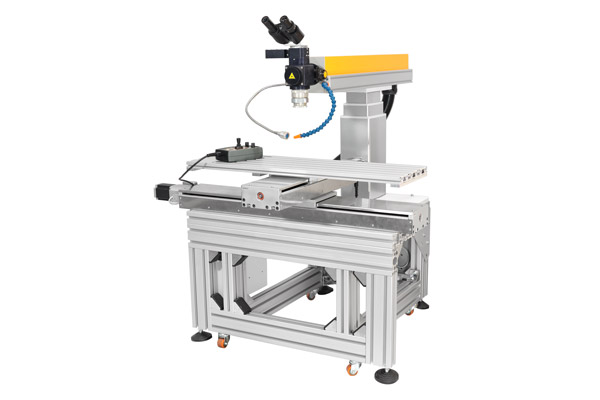

Автоматизированный координатный стол
Л-5010-А

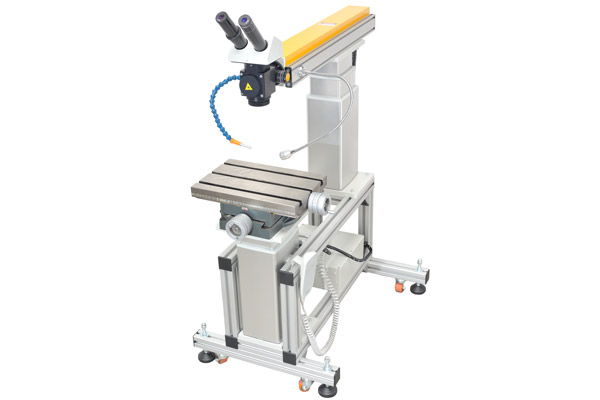

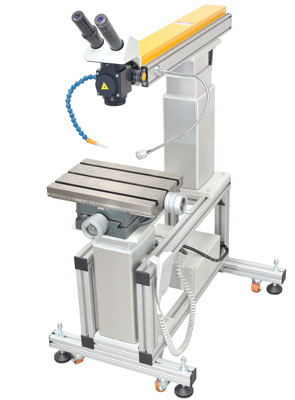

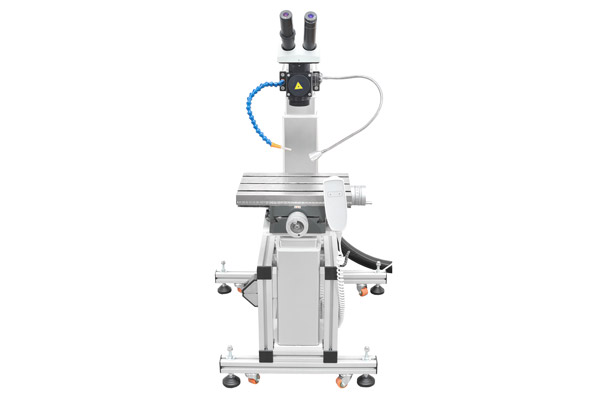

Ручной координатный стол
Л-51
привод: шаговые двигатели, ШВП, линейные направляющие ручной привод, ШВП, цилиндрические направляющие или "ласточкин хвост"
ход стола по оси X1=200 мм, ход стола по оси Y1=150 мм
 ход стола по оси Z1=300 мм (электромеханический подъемник)
 столешница с Т-образными пазами: 250х200 мм
управление от автономного контроллера с джойстиком с возможностью программирования траектории или от контроллера на базе ПК со специализированным ПО (CNC)  маховики осей Xи Y1, вертикальный подъемник (ось Z1) управляется при помощи выносного пульта с кнопками
точность позиционирования по осям Xи Y1: +/-0,02 мм точность позиционирования по осям Xи Y1: +/-0,05 мм
 грузоподъемность: 25 кг  грузоподъемность: 100 кг



Дополнительные опции (по запросу):

  • улучшенная точность позиционирования;
  • увеличенный или уменьшенный ход координатного стола;
  • другой размер или тип столешницы;
  • увеличенная грузоподъемность стола;
  • улучшенный автономный контроллер управления (запоминает больше траекторий) или управление от контроллера на базе компьютера со специализированнам программным обеспечением (CNC), смотреть здесь;
  • прецизионная автоматизированная ось Z1 координатного стола;
  • автоматизированное устройство вращения для создания кольцевых швов.

Более подробно об автоматизированных координатных столах, которыми можно укомплектовать установку серии ЛАТ-С, смотреть здесь.

Мощный и производительный твердотельный лазер

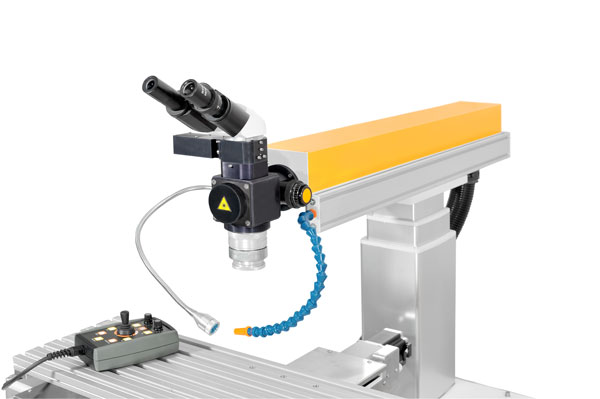

 Твердотельный лазер установки для лазерной сварки ЛАТ-С

Лазерная установка ЛАТ-С разработана на основе высокопроизводительного и мощного импульсного твердотельного Nd:YAG лазера (длина волны излучения 1,064 мкм) с ламповой накачкой с улучшенными пространственными характеристиками лазерного излучения.

Основные характеристики лазера установок ЛАТ-С:

  • Максимальная энергия импульса излучения (в зависимости от модели) — 70-140 Дж;
  • Максимальная импульсная мощность (в зависимости от модели) — 8-15 кВт;
  • Средняя мощность излучения (в зависимости от моделей) — 150-600 Вт;
  • Длительность импульса — 0,2-20 мс;
  • Частота повторения импульсов — 1-200 Гц;
  • Диаметр сфокусированного пучка — 0,2-2,5 мм (регулируется пользователем);

Более подробно технические характеристики лазера конкретных моделей установки ЛАТ-С  можно посмотреть здесь.

Удобство использования и продуманная организация процесса сварки

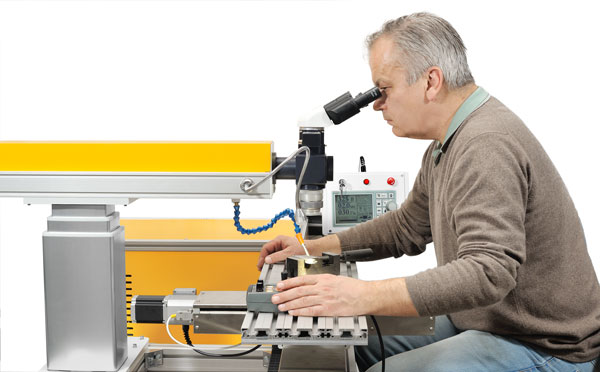

Рабочее место установки для лазерной сварки и наплавки ЛАТ-С

Все установки серии ЛАТ-С оснащена системой визуального наблюдения зоны сварки на основе микроскопа со следующими характеристиками:

  • микроскоп, тип — бинокулярный;
  • увеличение, крат — 12;
  • диаметр поля зрения, мм — 8;
  • система защиты глаз оператора от излучения — подавление излучения 107;

Все установки серии ЛАТ-С оснащаются улучшенной системой фокусировки лазерного излучения:

  • диаметр сфокусированного пучка, мм — 0,2-2,5;
  • регулировка диаметра пятна: ручная (лимб);
  • фокусирующий объектив, фокусное расстояние, мм — 100 мм;
  • система перемещение объектива по оси Z для точной настройки фокуса (ручная, при помощи кольца) с ходом 15 мм.

Все установки ЛАТ-С в стандартной комплектации оснащены следующими вспомогательными системами обеспечения зоны сварки:

  • боковая подсветка зоны сварки диодным светильником на гибком основании;
  • система подачи защитного газа в зону сварки суставчатым шлангом;
  • электромагнитный клапан подачи защитного газа;
  • ротаметр-регулятор интенсивности потока защитного газа.

 Съемный пульт управления с сенсорным экраном и педаль запуска лазера

Пульт управления установки для лазерной сварки и наплавки ЛАТ-С

Установка оснащена съемным пультом управления с сенсорным экраном на поворотной штанге. Пульт может располагаться на корпусе основного блока, а также в любом другом удобном для пользователя месте.

На сенсорном экране пульта можно изменять основные параметры работы лазера: напряжение, длительность импульса, частота импульса, форма импульса, режим работы лазера и многое другое. На экране также отображаются основная информация о состоянии лазера (температура, мощность, скорость протока, время работы и т.п.). Предусмотрена возможность сохранения пользовательских настроек параметров работы лазера (пресеты).

Педаль запуска лазера установки ЛАТ-С

Запуск работы лазера осуществляется при помощи педали. Педаль позволяет запускать излучение лазера как в режиме одиночного импульса , так и в режиме серии импульсов в соответствии с установленными параметрами излучения на пульте управления.

Дополнительные возможности для удобства сварки и наплавки

  • Система видеонаблюдения за зоной сварки;
  • Дополнительная осевая и боковая подсветка;
  • Перископическая насадка для сварки в труднодоступных местах;
  • Дополнительные фокусирующие объективы с увеличенным или уменьшенным фокусным расстоянием (50 мм, 100 мм, 150 мм, 200 мм);
  • Улучшенный микроскоп;
  • Дополнительная линия подачи защитного газа в зону сварки;

Доступность

Новый подход к конструкции установки позволил нам сделать ее доступной по цене. Лазер установки сделан на стандартной российской элементной базе, поэтому поиск расходных комплектующих к установке не составит труда и не потребует больших средств. Конструкция установки и понятное техническое описание позволяет осуществлять ее обслуживание самостоятельно.

Бесплатное обучение и техническая поддержка

Обучение работе на установке и инструктаж по техническому обслуживанию установки в нашем техническом центре бесплатны. Консультации по работе, настройке и обслуживанию нашей установки пожизненно бесплатны. Обучение и техническая поддержка осуществляется непосредственно специалистами, разработавшими эту установку.

Конструктивная гибкость установки

Конструкция установки ЛАТ-С легко модифицируется и адаптируется к различным особенностям производства или технического процесса заказчика. Если вы не обнаружили в предлагаемой лазерной установке и дополнительном оборудовании необходимых вам параметров или функций, то мы можем доработать ее по вашим требованиям.

Дополнительная информация

Подборка видео о работе на установке для лазерной сварки и наплавки ЛАТ-С



Сводные технические характеристики и общее описание установки для лазерной сварки ЛАТ-С в стандартной комплектации

Основные технические характеристики:

МодельЛАТ-С-150ЛАТ-С-200ЛАТ-С-300ЛАТ-С-400ЛАТ-С-500ЛАТ-С-600
Тип лазера импульсно-периодический Nd:YAG, ламповая накачка, 1,064 мкм импульсно-периодический Nd:YAG, ламповая накачка, 1,064 мкм импульсно-периодический Nd:YAG, ламповая накачка, 1,064 мкм импульсно-периодический Nd:YAG, ламповая накачка, 1,064 мкм импульсно-периодический Nd:YAG, ламповая накачка, 1,064 мкм импульсно-периодический Nd:YAG, ламповая накачка, 1,064 мкм
Средняя мощность излучения, max 150 Вт 200 Вт  300 Вт 400 Вт 500 Вт 600 Вт
Максимальная импульсная мощность 8 кВт (10 кВт)1 10 кВт (12 кВт)1 12 кВт (15 кВт)1 12 кВт(15 кВт)1 15 кВт 15 кВт
Максимальная энергия импульса 70 Дж 80 Дж 100 Дж 120 Дж 140 Дж 140 Дж
Нестабильность энергии +/- 2,5% +/- 2,5% +/- 2,5% +/- 2,5%  +/- 2,5%  +/- 2,5%
Длительность импульса излучения 0,2-20 мс 0,2-20 мс 0,2-20 мс 0,2-20 мс 0,2-20 мс 0,2-20 мс
Частота повторения импульса 1-200 Гц 1-200 Гц 1-200 Гц 1-200 Гц 1-200 Гц 1-200 Гц
Изменение формы импульса + + + + + +
Электропитание 3-х фазное, 380 В, 50 Гц 3-х фазное, 380 В, 50 Гц 3-х фазное, 380 В, 50 Гц 3-х фазное, 380 В, 50 Гц 3-х фазное, 380 В, 50 Гц 3-х фазное, 380 В, 50 Гц
Потребляемая мощность 3,5 кВт 8 кВт 9 кВт  13 кВт 16 кВт 16 кВт
Тип охлаждения двухконтурное, "вода-вода", система адаптирована для работы с промышленным чиллером двухконтурное, "вода-вода", система адаптирована для работы с промышленным чиллером двухконтурное, "вода-вода", система адаптирована для работы с промышленным чиллером двухконтурное, "вода-вода", система адаптирована для работы с промышленным чиллером двухконтурное, "вода-вода", система адаптирована для работы с промышленным чиллером двухконтурное, "вода-вода", система адаптирована для работы с промышленным чиллером
Расход водопроводной воды 0,3 м3/час 0,5 м3/час 0,6 м3/час 0,8 м3/час 0,8 м3/час  0,8 м3/час
Габариты силового модуля 740х470х500 мм 740х470х500 мм  740х470х500 мм  740х470х500 мм  740х470х500 мм 740х470х500 мм
Габариты оптико-механического модуля 750х470х1000(1300) мм 750х470х1000(1300) мм 750х470х1000(1300) мм 750х470х1000(1300) мм 750х470х1000(1300) мм 50х470х1000(1300) мм
Вес 150 кг 180 кг 190 кг 200 кг 230 кг 230 кг

1. Модифицированная версия с повышенной пиковой мощностью по запросу заказчика. Обозначается индексом "М" после названия модели установки.

Система фокусировки лазерного излучения и визуального наблюдения:

  • микроскоп, тип — бинокулярный;
  • увеличение, крат — 10;
  • диаметр поля зрения, мм — 8;
  • система защиты глаз оператора от излучения — подавление излучения 107;
  • диаметр сфокусированного пучка, мм — 0,2-2,5;
  • регулировка диаметра пятна: ручная (лимб);
  • фокусирующий объектив, фокусное расстояние, мм — 100 мм;
  • система перемещение объектива по оси Z для точной настройки фокуса (ручная, при помощи кольца) с ходом 15 мм.

Вспомогательные системы, устройства и принадлежности, включенные в стандартную комплектацию:

  • боковая подсветка зоны сварки диодным светильником на гибком основании;
  • система подачи защитного газа в зону сварки суставчатым шлангом;
  • электромагнитный клапан подачи защитного газа;
  • ротаметр-регулятор интенсивности потока защитного газа;
  • электромеханический вертикальный подъемник излучателя (Z-ось излучателя) на двигателях постоянного тока с ходом 300 мм.

 Органы управления установкой:

  • Выносной пульт управления с сенсорным экраном, энкодером и функциональными кнопками;
  • Пульт позволяет управлять напряжением, частотой и длительностью импульсов, задавать форму импульса, управлять системными параметрами установки;
  • В пульте предусмотрена возможность сохранения пользовательских настроек управления лазером;
  • Дисплей пульта визуализирует основную информацию о работе установки;
  • Кнопка аварийного отключения лазера;
  • Ключ включения/выключения питания установки;
  • Педаль запуска лазера (позволяет запускать лазер в режимах одиночного импульса и серии импульсов);

Система механизации перемещения деталей (координатный стол, на выбор):

Автоматизированный координатный стол
Л-5010-А
Ручной координатный стол
Л-51
привод: шаговые двигатели, ШВП, линейные направляющие ручной привод, ШВП, цилиндрические направляющие или "ласточкин хвост"
ход стола по оси X1=200 мм, ход стола по оси Y1=150 мм
 ход стола по оси Z1=300 мм (электромеханический подъемник)
 столешница с Т-образными пазами: 250х200 мм
управление от автономного контроллера с джойстиком с возможностью программирования траектории  маховики осей Xи Y1, вертикальный подъемник (ось Z1) управляется при помощи выносного пульта с кнопками
 точность позиционирования по осям Xи Y1: +/-0,02 мм  точность позиционирования по осям Xи Y1: +/-0,05 мм
 грузоподъемность: 25 кг  грузоподъемность: 100 кг

 Комплект поставки установки ЛАТ-С в стандартной комплектации:

  • Силовой модуль — 1 шт.;
  • Оптико-механический модуль — 1 шт.;
  • Координатный стол — 1 шт.;
  • Комплект ЗИП  - 1 шт.;
  • Паспорт и инструкция по эксплуатации установки - 1 шт.;

Более подробную информацию о конструкции, технических характеристиках и возможностях установки ЛАТ-С можно получить у наших специалистов.
