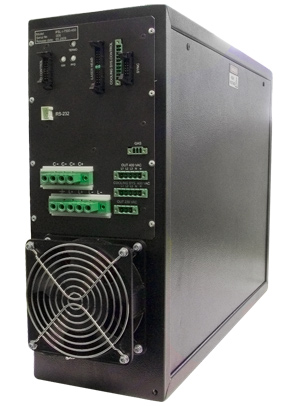

Источник питания лазера

Назначение

Источник питания PSL-I-1500-500 предназначен для питания импульсных ламп оптической накачки активных элементов твердотельных лазеров. Источник работает в режиме стабилизации напряжения на накопителе и имеет в своем составе микропроцессорное устройство управления. Источник питания обеспечивает заряд батареи накопительных конденсаторов до установленного напряжения и частичный разряд конденсаторов на импульсную лампу накачки. К источнику питания необходим внешний накопитель, емкость которого определяется необходимым диапазоном энергии разряда.

Источник питания PSL-I-1500-500  представляет из себя экономичный вариант источника питания PSL-I-1500-450 (серия PICCO) с низкой удельной стоимостью выходной мощности.

Основные параметры

Номинальное входное напряжение 230 В, 50/60 Гц либо 110 В, 60 Гц
Максимальная выходная мощность не менее 1500 Вт
Максимальное напряжение на накопителе 450 В ± 1% или 500 В ± 1%
Диапазон частот импульсов 0,5...20 Гц
Длительность импульсов 0,4...30 мс
Регулировка формы и энергии импульса (pulse shaping) ШИМ - модуляция тока лампы
Типовая емкость накопителя 10...48 мФ х 450 В (500 В)
Ток дежурной дуги 0,7 ± 0,1 А
Габаритные размеры 630 х 420 х 160 мм
Вес 16 кг

Дополнительная информация

Для управления источником питания используется пульт управления. В состав пульта входят: плата СВ с монохромным ЖК-дисплеем, энкодер, пленочная клавиатура.

Источник питания обеспечивает не только питание лампы накачки, но и встроенное управление основными и вспомогательными системами лазерной установки (системой охлаждения, электрическим приводом изменения диаметра пятна и т.п.).

В базовую комплектацию источника входит регулировка формы импульса (режим Pulse Shaping) с возможностью сохранения выбранной формы в энергонезависимой памяти.

Полную информацию об источнике питания лазера PSL-I-1500-500 серии "Eco" смотрите в техническом описании.

Техническое описание PSL-I-1500-500 серия "Eco" скачать (pdf; 0,7 МБ)
