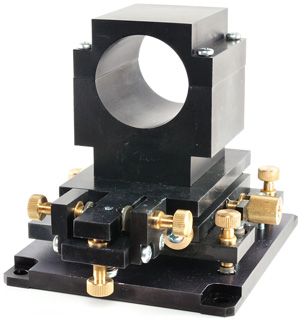

ЮСТИРОВОЧНЫЙ МЕХАНИЗМ КВАНТРОНА СЕРИИ Ю-1105

Юстировочный механизм квантрона (юстировочный столик) серии Ю-1105 предназначен для крепления квантрона в излучателе твердотельного лазера или на оптической скамье и юстировки квантрона относительно оси оптической системы. Данная модель оборудована дополнительными винтами для регулировки отклонения в горизонтальной и вертикальной плоскостях.

Общие сведения

Юстировочный механизм квантрона устанавливается на оптические столы и в излучатели лазера с плоским основанием и с шагом отверстий 25 мм.

Габариты базовой модели серии Ю-1105: min длина базы 160 мм, ширина базы 115 мм, min высота базы 45 мм. Конструкция механизма легко адаптируется к квантронам любого размера и формы. Мы можем изготовить юстировочный механизм данной серии по вашим техническим требованиям.

Механизм юстировки позволяет перемещать и отклонять квантрон в двух плоскостях.

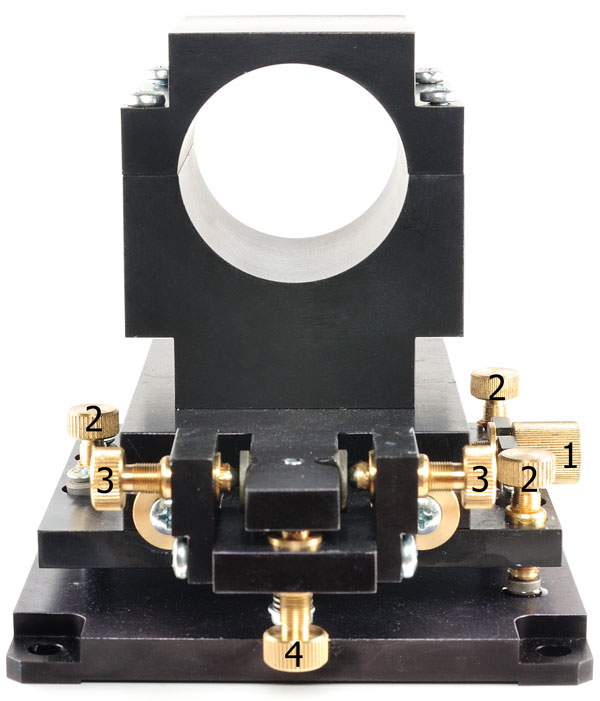

Основные характеристики перемещения и отклонения

  • Винт № 1: перемещение в горизонтальной плоскости с ходом 15 мм (+/- 0,1 мм);
  • Винт № 2: перемещение в вертикальной плоскости с ходом 10 мм (+/- 0,1 мм);
  • Винт № 3: отклонение в горизонтальной плоскости 10° (+/- 0,1°);
  • Винт № 4: отклонение в вертикальной плоскости 10° (+/- 0,1°);
