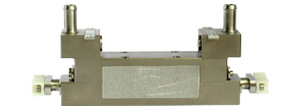

Квантроны серии LL 100 предназначены для использования в лазерных излучателях с дуговой и импульсной накачкой, работающих в режиме свободного генерирования и в режиме управляемой добротности.

Серия ll 110

Общие сведения

Корпус квантрона выполнен из нержавеющей стали или титана, внутри которого расположен зеркальный элептический отражатель, активный элемент и лампы накачки.

Отражатель выполнен путем вакуумного напыления золотом на медное основание.

Для равномерного охлаждения и фильтрации ультрафиолетовой части спектра лампы активный элемент и лампа расположены в легированных кварцевых трубках.

Охлаждение квантрона осуществляется дистилированной водой. Расход охлаждающей жидкости через квантрон должен быть не менее 25л/мин.

Квантроны серии LL 100 могут работать как в непрерывном, так и в импульсном режимах. Основные модификации квантронов этой серии и их технические характеристики представлены ниже.

Квантроны серии LL 100 для непрерывного режима работы

МодификацияТип лампыРазмер АЭ, ммТок через лампу, АМощность накачки max, кВтМощность излучения, ВтРежим
LL 100 Н ДНП 6/90 5х100

32

37

4,5

20 - 25

120 - 130

Одномодовый

Многомодовый

LL 100 Н - 1 ДНП 6/90 6,3х100 37 4,5 150 - 170 Многомодовый

Квантроны серии LL 100 для импульсного режима работы

МодификацияТип лампыРазмер АЭМощность накачки max, кВтДлительность импульсной накачки, msЭнергия излучения, ДжСредняя мощность излучения, Вт
LL 100 И ИНП 6/90 5х100 4 1 - 20 40 90-110
LL 100 И - 1 ИНП 6/90 6,3х100 4 1 - 20 65 150-170
